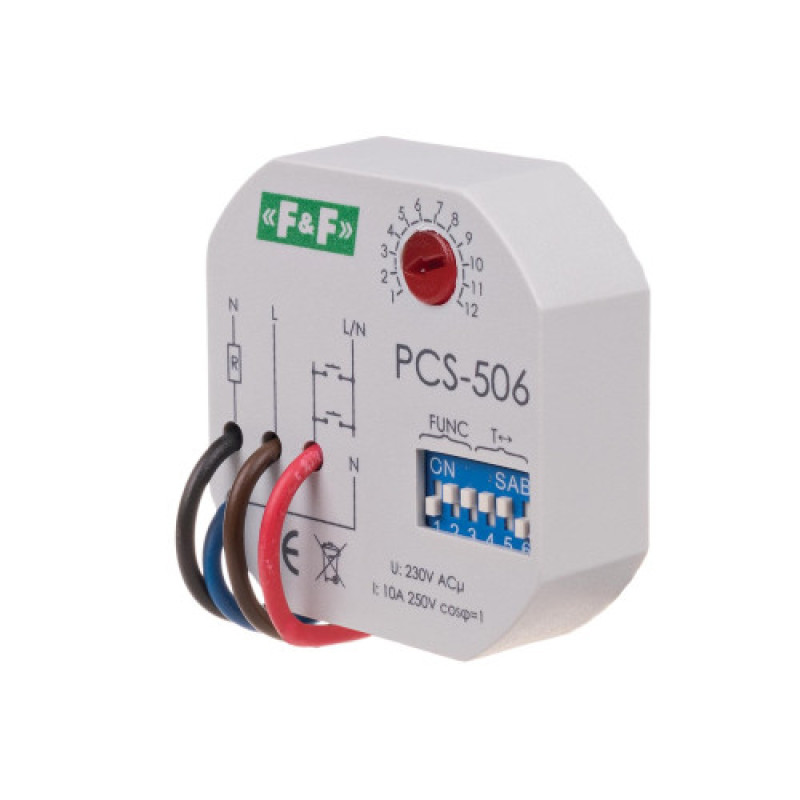

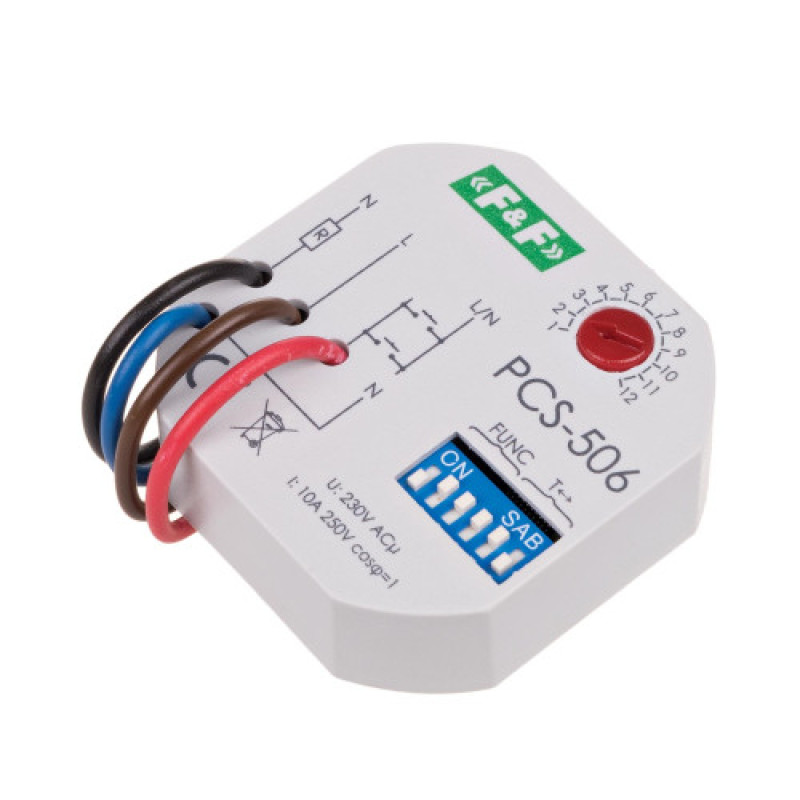

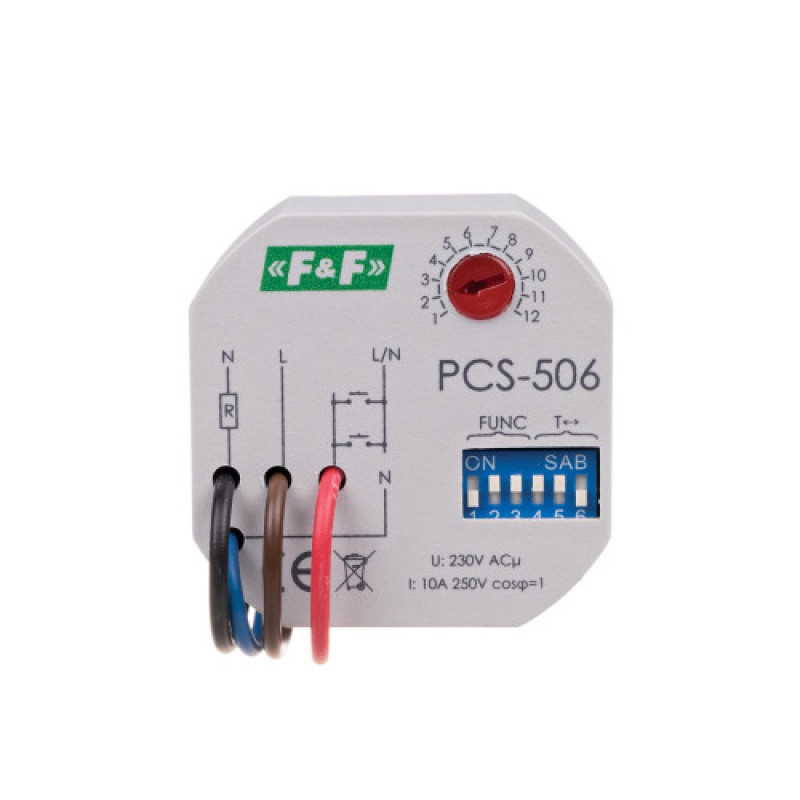

Реле часу електронне PCS-506 195÷253 В AC 10 А F&F
Тільки оригінальні товари!
Напруга живлення 230 В AC. Функція: 8 функцій, з входом START. Монтаж: в коробку Ø60
Реле часу використовуються для контролю часу в системах промислової і домашньої автоматизації (наприклад, вентиляція, опалення, освітлення, сигналізація і т. Д.).
Дія
Реле виконує обрану дію відповідно до встановленого режиму. Вибір певного діапазону часу і функції реле полягає в налагодженні комбінації перемикачів.
Попередження!
* Коли живлення включено, реле не реагує на зміну параметрів часового діапазону.
* Робота з знову встановленим діапазоном часу починається після відключення живлення і повторного включення.
* При ввімкненому живленні у заданому часовому діапазоні можна плавно регулювати час у відповідності зі налаштування установки часу.
Діапазон часу
| 0,1с: | 0,1÷1,2 с. |
| 1с: | 1÷12 с. |
| 10с: | 10÷120 с. |
| 1м: | 1÷12 хв. |
| 10м: | 10÷120 хв. |
| 2h: | 2÷24 год |
ON - при включеному живленні постійно замкнуті контакти реле.
OFF - при включеному живленні постійно розімкнені контакти реле.
Принцип роботи:
Імітація присутності (А)
Під час подачі сигналу START реле хаотично вмикає і вимикає навантаження на час від 20 с до 20 хв., починаючи з включення реле. Після закінчення сигналу START навантаження відключиться. Під час роботи за сигналом START реле не реагує на зміну встановлення часу.
Імпульсне (бістабільне) реле з сходовим автоматом (В)
При одноразовому сигналі керування реле включиться на час t. При подачі сигналу керування під час роботи через T
Генератор імпульсів з тривалістю імпульсу, що дорівнює тривалості паузи (уставка реле). Робота відбувається при наявності напруги на вході START.
Затримка включення реле після сигналу START (D)
Відлік часу починається одночасно з сигналом START. Черговий сигнал START відключає реле. Інтервал між імпульсами START повинен бути не менше 0,5 с.
Включення реле на час t (E)
Відлік часу починається подачею сигналу керування START. Під час відліку часу пристрій не реагує на сигнал START.
Пристрій для формування імпульсу (F)
Пристрій для формування імпульсу по задньому фронту сигналу (відлік часу і включення виходу реле починається з моменту відключення сигналу START). Під час відліку часу пристрій не реагує на сигнали START.
Затримка вимкнення після сигналу START (G)
Реле включається подачею сигналу START. З його відключенням починається відлік часу t (уставка реле). Подача чергового сигналу START під час відліку часу і подальше його відключення збільшить затримку відключення на час t.
Затримка при включенні і затримка при виключенні (H)
Якщо тривалість сигналу START менш 45с, реле на нього не реагує. При тривалості більше 45 з реле включається. Відлік витримки часу починається після відключення сигналу START. Якщо під час відліку надходить черговий сигнал START, то його відключення збільшує витримку часу на час t. Наприклад, включення освітлення на час менше 45 з не включає вентилятор, а більш ніж на 45 з включить вентилятор.
