Вступ
Як і будь-яке інше технічне обладнання, світлодіодні стрічки можуть одного дня раптово вийти з ладу. Оскільки схема живлення і підключення світлодіодних стрічок дуже проста, в більшості випадків ви можете швидко відремонтувати їх самостійно. Сьогодні ми розглянемо, що робити, коли виникають різні типи несправностей, і як можна ефективно запобігти подібним несправностям у майбутньому.
Світлодіодні стрічки сьогодні широко використовуються в дизайні інтер'єру, тому повна або часткова несправність цього типу освітлення може мати значний вплив на загальний вигляд житла. Перевага таких джерел світла полягає в тому, що в більшості випадків їх можна відремонтувати, а не викидати, як розбиті лампи або розбиті світлодіодні лампочки. Часто все, що потрібно для того, щоб знову зібрати підсвічування, - це паяльник і трохи вільного часу.
Як їх відремонтувати світлодіодну стрічку?

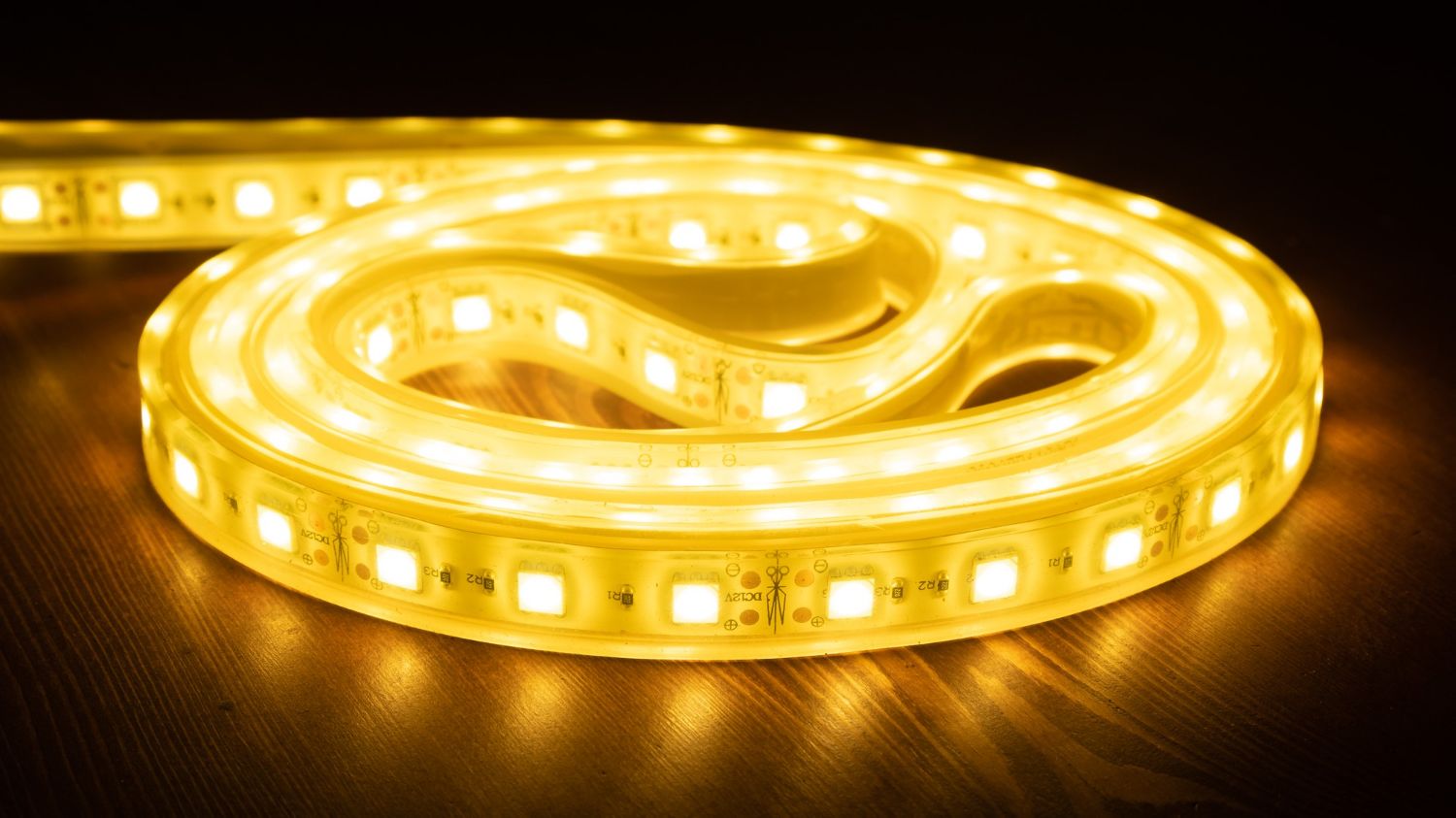

Спочатку коротко пояснимо, з чого складаються світлодіодні стрічки. Конструктивно такі вироби можна розділити на електричні компоненти та компоненти-носії. До перших відносяться самі світлодіоди й спеціальні резистори, які обмежують струм, що проходить через них, тоді як другі складаються з гнучкої друкованої плати й клею, що наноситься на зворотний бік плати для фіксації виробу на необхідній поверхні. Очевидно, що електричні компоненти можуть вийти з ладу швидше, якщо не враховувати можливість фізичного пошкодження стрічки.
Робоча поверхня стрічки має струмопровідні доріжки, які забезпечують високу якість електричного контакту. На цих доріжках припаюються діоди й резистори, завдяки чому стрічка стає компактною та ефективною.
Важливо відзначити, що споживачі часто вибирають світлодіодні стрічки на 12 В. В таких стрічках, напруга для світіння білих діодів становить всього 3 В, і будь-яка "зайва" напруга компенсується резистором.
Що ж до діагностики та ремонту, ключовим моментом є правильна ідентифікація симптомів проблеми. Стрічка може не працювати взагалі або частково, може горіти тьмяно або занадто яскраво, мерехтіти або змінювати тон світіння. Справний виріб завжди характеризується рівномірним і стабільним світінням без будь-яких відхилень.
Таким чином, якщо у вас виникли проблеми зі світлодіодними стрічками, важливо знати їхню структуру та основні характеристики для ефективної діагностики й, у разі потреби, ремонту.
Мерехтіння LED стрічки
Одна з найпоширеніших помилок - мерехтіння. У випадку з дешевими китайськими стрічками це, швидше за все, пов'язано з неправильно вказаною виробником потужністю на метр і придбанням блоку живлення, який не має необхідного запасу в 20-25%. Зазвичай ці симптоми проявляються не відразу після ввімкнення живлення, а через деякий час, коли виріб починає нагріватися по всій довжині. Усунути цю похибку можна двома способами: Перший - заздалегідь виміряти фактичне енергоспоживання виробу і придбати блок живлення на 12 В з великим резервним запасом потужності. Другий - вкоротити ланцюг пропорційно потужності наявного джерела живлення. Однак для відновлення загальної функціональності підсвічування необхідно придбати окремий блок живлення.
Одна з найпоширеніших помилок - мерехтіння. У випадку з дешевими китайськими стрічками це, швидше за все, пов'язано з неправильно вказаною виробником потужністю на метр і придбанням блоку живлення, який не має необхідного запасу в 20-25%. Зазвичай ці симптоми проявляються не відразу після ввімкнення живлення, а через деякий час, коли виріб починає нагріватися по всій довжині. Усунути цю похибку можна двома способами: Перший - заздалегідь виміряти фактичне енергоспоживання виробу і придбати блок живлення на 12 В з великим резервним запасом потужності. Другий - вкоротити ланцюг пропорційно потужності наявного джерела живлення. Однак для відновлення загальної функціональності підсвічування необхідно придбати окремий блок живлення.
Стрічки також можуть блимати, коли на стрічці використовуються роз'єми або інші аксесуари. Ця несправність викликана нерівномірним окисленням контактів затискачів, що ускладнює протікання струму. Зазвичай цей тип несправності можна візуально визначити за тим, що блимання відбувається хаотично, а світіння стрічки змінюється в часовому напрямку, а не в напрямку довжини. У більшості випадків несправність зачіпає весь профіль підсвічування, але іноді страждають тільки перші 30-60 см підсвічування. Щоб відновити нормальну роботу, візьміть жменю спирту і ретельно та енергійно протріть контакти між гнучкою платою і роз'ємом. Якщо пластина всередині роз'єму вже вкрилася брудом і її неможливо видалити вручну, можна придбати нову.
Дійсно, мерехтіння RGB-смужок може бути спричинене найрізноманітнішими факторами, від батарейок у пульті дистанційного керування до проблем із блоком живлення.
Якщо ж стикаємось з ситуацією, коли живлення на касету взагалі не подається, варто розпочати діагностику із зовнішніх факторів. Варто перевірити, чи дійсно блок живлення підключений, а також чи справні розетки. Це краще робити за допомогою спеціального тестера, оскільки індикаторний драйвер може надати лише обмежену інформацію.
Якщо ж проблема не знайдена на цьому етапі, доведеться перевірити внутрішню схему блоку живлення. І тут варто пам'ятати, що самостійна робота без спеціальної освіти може бути ризикованою. Отже, якщо схема перегоріла, краще придбати новий блок живлення, або звернутися до кваліфікованих фахівців для ремонту.
Діагностування та вирішення проблем
Отже, діагностування та вирішення проблем з підсвічуванням може включати ряд етапів, від простих до складних, і для кожного з них важливо мати під рукою правильні інструменти та знання.
Якщо на виході блоку живлення є напруга, проблема криється десь у самій схемі підсвічування. Найкращий спосіб зробити це - продзвонити окремі з'єднання в напрямку протікання струму, що дозволить якомога раніше виключити неправильний варіант. Отже, перше, що потрібно перевірити - це провід або кабель, що йде від блоку живлення до самої стрічки. Фахівці рекомендують кілька разівпродзвонитии обидві жили, під час чого провідники повинні злегка перекрутитися. Цілком можливо, що десь всередині жили є обірваний провід, який не пропускає струм у всіх положеннях.
Наступний крок - місце з'єднання проводів з гнучкою платою. Якщо це паяне з'єднання, ретельно огляньте його і приділіть кілька хвилин, щоб перепаяти з'єднання, якщо це необхідно. Якщо це роз'єм, перевірте контакти на наявність ознак окислення, як описано вище. Також має сенс зігнути пінцетом пружинну пластину так, щоб вона щільно прилягала до задньої частини роз'єму.

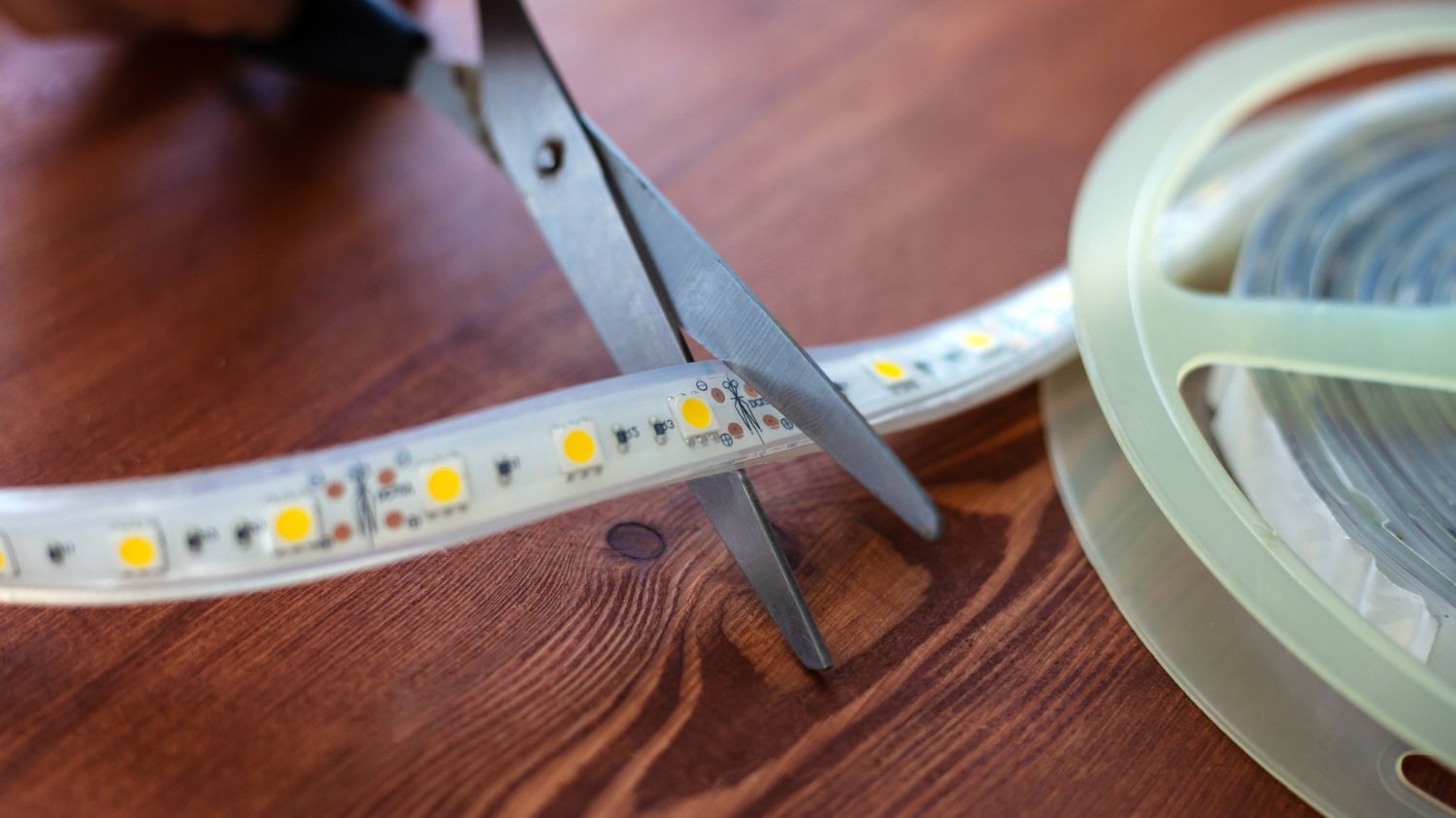

Якщо сигнал без проблем доходить до стрічки, а потім зникає, це означає, що несправність треба шукати в самій електроніці. Підозрювати слід перший сегмент, оскільки виріб перегорає не повністю. Статистично частіше перегорає підсвічування, оскільки саме на нього при роботі припадає найбільше навантаження. Найпростіший спосіб перевірити, чи можливий ремонт - зробити перемичку з вхідного дроту. Це можна зробити звичайною скріпкою або, якщо світлодіодна стрічка в силіконовій трубці, парою голок, які проколюють оболонку і дістаються до контактів. Переконавшись, що несправність в першому відрізку, потрібно просто розрізати по відповідній лінії.
Якщо проблема не в крайньому з'єднанні, ви побачите, що стрічка засвітиться. Прослухайте наступний сегмент, і якщо несправність виявлено, просто розріжте його, складіть сусідні компоненти й акуратно спаяйте їх коротким дротом. Слід враховувати, що вийти з ладу можуть не тільки діоди та резистори, а й сама стрічка. Кожна стрічка має максимальний радіус, на який її можна зігнути без пошкоджень. Зазвичай він становить близько 5 см і може бути перевищений, якщо виріб огинати навколо тонких перегородок або труб. Часто крапля припою в потрібному місці - це все, що потрібно для відновлення цілісності лінії.
Ремонт та відновлення світлодіодної стрічки
Непередбачувана поведінка, така як мерехтіння смуг, відмова вмикання або часткова робота, може бути ознакою вікового зносу. Частини діода можуть піддаватися корозії, хімічному вигоранню або просто зношуватися під час експлуатації. Це може статися, якщо частина постійно перебуває під впливом прямих сонячних променів. Оглянувши всю схему, ви помітите, що деякі частини стрічки виглядають більш "старими", ніж інші, наприклад, вицвілі діоди, тріснуті плати або деформовані резистори. Такі стрічки потрібно повністю замінити або вирізати дефектну частину і замінити її іншою.
Якщо деталі не світяться або мерехтять у різних частинах схеми підсвічування, винен резистор. Можливо, він був пошкоджений з якихось причин під час експлуатації. Цією ж причиною можна пояснити явище підвищеної яскравості в одному місці й зниженої яскравості в іншому. У будь-якому випадку, це явище зазвичай зачіпає лише одне або два з'єднання стрічки, і їх можна легко обрізати або відремонтувати. Другий варіант має сенс лише для тих, хто дійсно добре вміє паяти. Тому що резистори настільки малі, що не кожен може з ними впоратися.
Якщо використовується паяльник, то за будь-яких обставин ремонт стрічки слід проводити малопотужним обладнанням: Струмопровідні мідні деталі, такі як світлодіоди, дуже чутливі до перегріву. Тривале нагрівання контактних майданчиків неприпустиме. Всі операції необхідно проводити швидко, не перегріваючи паяльник на одному місці. При з'єднанні сегментів має сенс використовувати дріт для з'єднань між контактними площадками, щоб зберегти однорідність діода. Водночас, не забороняється паяти колодки безпосередньо, це простіше і швидше. Досвідчений майстер може нагріти всі чотири точки одночасно, накласти їх попарно і припаяти за одну операцію.
Якщо необхідно використовувати світлодіодні стрічки на 220 В, то їх ремонт ускладнюється геометричною орієнтацією. Такі вироби нарізаються з кроком 50 або 100 см, тому зняття і заміна однієї великої деталі - справа невдячна. Крім того, в кілька разів небезпечніше діагностувати працездатність струмо ведучих з'єднань. Для роботи таких моделей використовуються випрямлячі. Напруга, випрямлена діодним мостом, підвищується до 310 В, що становить третину від звичайної мережі. Більшість майстрів не рекомендують ремонтувати такі стрічки. Їх слід утилізувати або, в крайньому випадку, від'єднати несправну частину.
Висновок
Усунення несправностей у роботі світлодіодних стрічок може бути складним і потребує відповідних технічних знань. Основні аспекти, на які треба звернути увагу, включають вибір правильного обладнання, такого як малопотужний паяльник, і знання технічних характеристик матеріалів, таких як струмопровідні мідні деталі й світлодіоди.
Слід бути особливо обережним при роботі зі стрічками, що працюють на високій напрузі (220 В), через підвищений ризик електричного удару та складності в діагностуванні працездатність струмонесучих з'єднань. Застосування випрямлячів та інших схем може зробити ремонт ще більш складним.
Важливо пам'ятати про швидкість та точність під час пайки, особливо при з'єднанні різних сегментів або контактних площадок. Досвідчені майстри можуть здійснювати ремонт ефективно, але для більшості людей може бути краще звернутися до професіоналів або, у випадку стрічок на високій напрузі, просто їх утилізувати.
Загалом, ремонт світлодіодних стрічок — не завдання для новачків і вимагає детальної підготовки та уваги до деталей.
