Розрахуйте кількість заземлюючих стержнів та опір контуру заземлення
| Стержнів | Коеф. екр. | Опір, Ом |
|---|

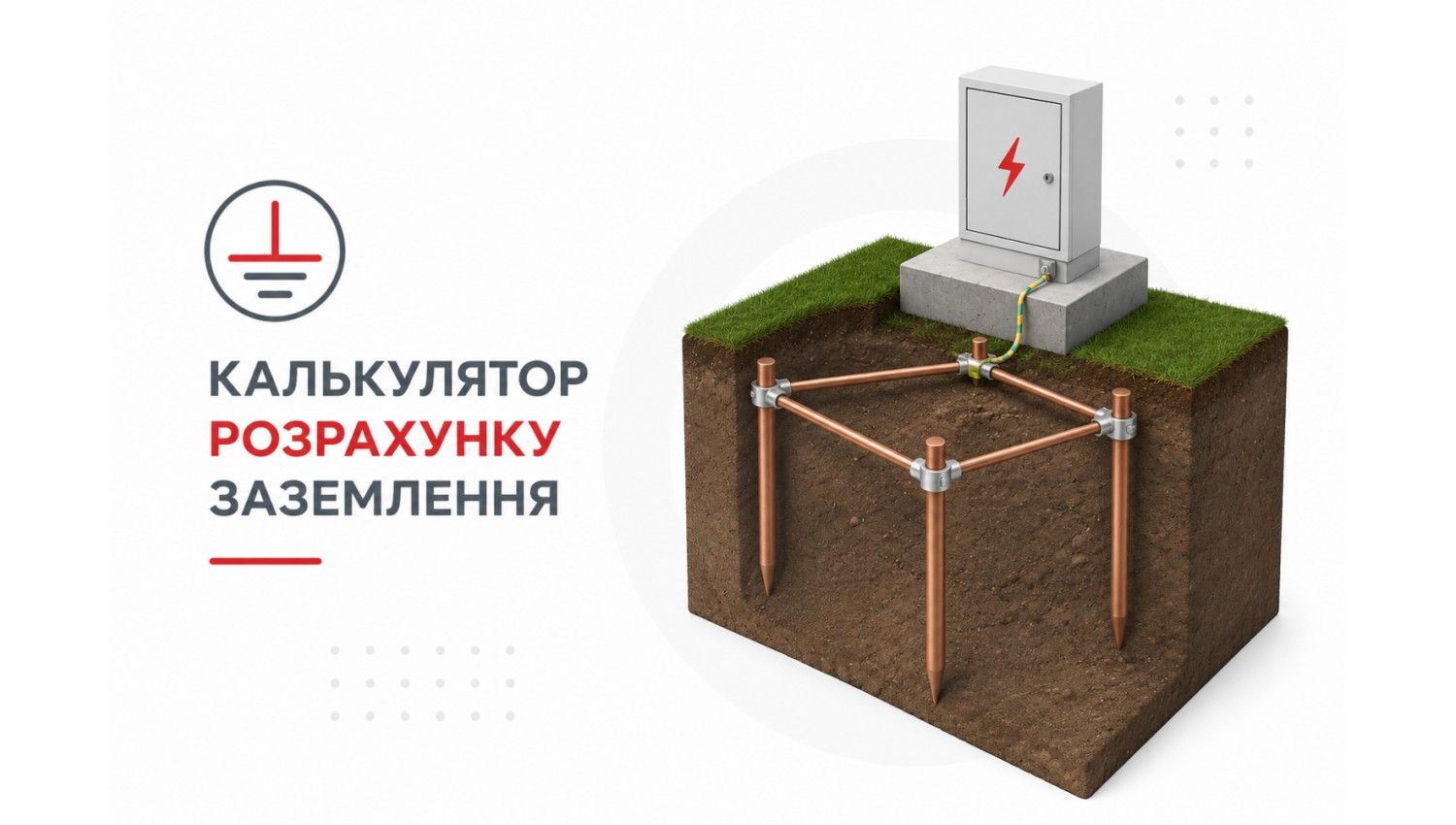

Онлайн-калькулятор розрахунку заземлення
Надійний контур заземлення — це базова вимога електробезпеки для будь-якого приватного будинку, комерційного чи промислового об'єкта. Щоб система ефективно відводила небезпечний струм у землю, її опір має відповідати жорстким нормам (наприклад, не більше 4 Ом для стандартної мережі 220/380 В). Наш калькулятор дозволяє швидко та з інженерною точністю розрахувати необхідну конфігурацію заземлювача, уникаючи зайвих витрат на матеріали.
Які параметри враховує алгоритм розрахунку
Для визначення точного опору контуру заземлення недостатньо просто знати довжину металевого стержня. Система проводить складні обчислення на основі ключових фізичних характеристик середовища та матеріалів:
- Тип ґрунту та його питомий опір. Ви можете вибрати ґрунт із довідника (від вологого торфу з опором 20 Ом·м до скелястих порід на 2000 Ом·м) або ввести власне значення після проведення геодезичних вимірювань.
- Кліматична зона. Алгоритм застосовує сезонний коефіцієнт (від 1.3 до 2.0), оскільки взимку ґрунт промерзає, а влітку пересихає, що суттєво погіршує його струмопровідні властивості.
- Габарити заземлювача. Враховується довжина одного вертикального стержня (від 1.5 до 5 метрів), його діаметр (від 14 до 20 мм), а також глибина закладання конструкції під землю.
- Цільовий опір за ПУЕ. Ви обираєте необхідну норму: 4 Ом для побутових мереж, 10 Ом для блискавкозахисту, 30 Ом для систем TT або вказуєте індивідуальний показник.
Деталізація результатів розрахунку
Головним результатом обчислень є точна кількість вертикальних стержнів (електродів), які необхідно змонтувати для досягнення нормативного опору.
Крім того, калькулятор відображає опір одного окремого стержня та загальний опір усього змонтованого контуру. Важливою особливістю є те, що програма враховує коефіцієнт екранування — явище взаємного впливу електродів один на одного, коли вони розташовані занадто близько. Система автоматично розраховує оптимальну відстань між стержнями (зазвичай вона дорівнює їхній довжині) та визначає необхідний метраж металевої смуги для їхнього з'єднання під землею.
Після завершення теоретичних розрахунків ви можете вибрати необхідні комплекти глибинного модульного заземлення у нашому інтернет-магазині. Пам'ятайте, що після монтажу обов'язково потрібно провести фактичні виміри опору спеціальним приладом.
